Podstawowe rodzaje rozdzielnic elektrycznych

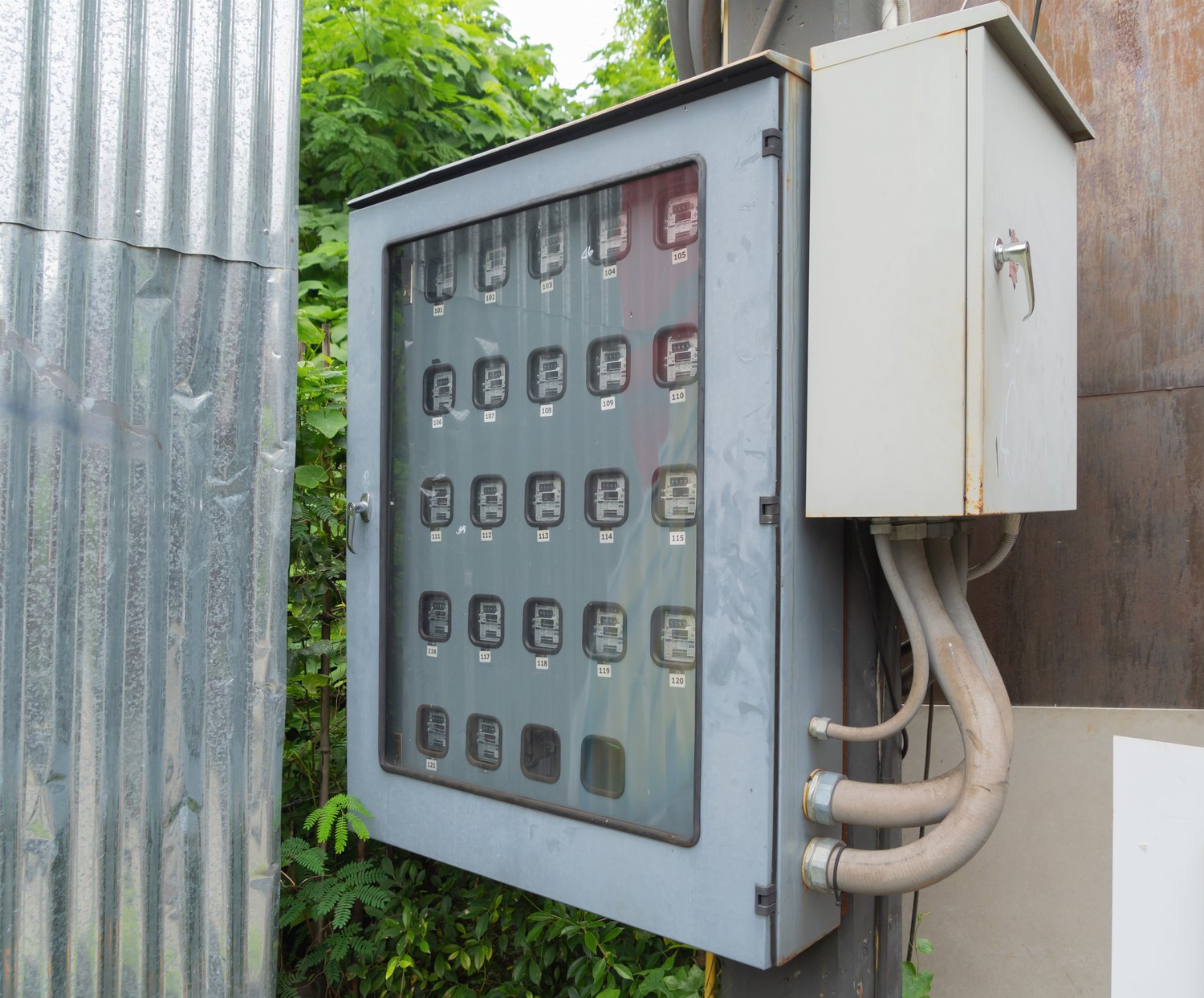

Rozdzielnica ogrodowa stanowi kluczowy element zabezpieczający instalacje zewnętrzne. Te urządzenia różnią się konstrukcją od standardowych rozdzielnic domowych. Główną różnicą jest wyższy stopień ochrony IP, który wynosi minimum IP44.
Rozdzielnice hermetyczne charakteryzują się szczelną obudową chroniącą przed wilgocią. Ich konstrukcja zapobiega przedostawaniu się pyłu i wody do wnętrza. Stopień ochrony IP65 gwarantuje pełną odporność na strumień wody.
Modele jednofazowe obsługują obciążenie do 25A przy napięciu 230V. Rozdzielnice trójfazowe przeznaczone są do większych instalacji o mocy przekraczającej 11kW. Ich zastosowanie wymaga odpowiedniego przyłącza energetycznego.
Obudowy wykonuje się z tworzywa sztucznego lub metalu ocynkowanego. Pierwsze są lżejsze i tańsze, drugie oferują wyższą wytrzymałość mechaniczną. Temperatura pracy standardowych modeli mieści się w zakresie od -25°C do +60°C.
Wewnętrzne wyposażenie obejmuje szyny rozdzielcze, zaciski PE oraz N. Dodatkowe akcesoria to przekaźniki kontroli napięcia, liczniki energii czy wyłączniki czasowe. Rozdzielnica ogrodowa wymaga również odpowiedniej podstawy montażowej odpornej na wilgoć.
Specyfikacja rozdzielnic hermetycznych Emiter
Rozdzielnica hermetyczna Emiter wyróżnia się zaawansowaną technologią ochrony przeciwprzepięciowej. Model EM-86-AC zawiera ogranicznik przepięć typu 2 o prądzie roboczym 20A. System trójfazowy zapewnia równomierny rozkład obciążenia.
Obudowa wykonana z poliwęglanu odznacza się odpornością na promieniowanie UV. Jej wymiary to 200×300×150mm przy wadze 2,8kg. Zakres temperatury pracy wynosi od -40°C do +85°C, co przewyższa standardowe wymagania.
Wbudowany ogranicznik przepięć klasy B reaguje w czasie krótszym niż 25ns. Maksymalny prąd wyładowczy wynosi 40kA dla każdej fazy. Wskaźnik LED sygnalizuje poprawną pracę układu ochronnego.
Montaż odbywa się na szynie DIN 35mm lub bezpośrednio na ścianie. Stopień ochrony IP65 umożliwia instalację w trudnych warunkach atmosferycznych. Certyfikat CE potwierdza zgodność z normami europejskimi.
Gwarancja producenta wynosi 60 miesięcy od daty zakupu. Rozdzielnica hermetyczna Emiter obsługuje instalacje o mocy do 15kW przy obciążeniu symetrycznym na wszystkich fazach.
Systemy zabezpieczeń instalacji elektrycznych
Zabezpieczenie instalacji wymaga zastosowania kilku poziomów ochrony. Pierwszy poziom stanowią wyłączniki nadprądowe o charakterystyce B, C lub D. Drugi poziom to wyłączniki różnicowoprądowe 30mA lub 300mA.
Ograniczniki przepięć chronią przed przepięciami atmosferycznymi i sieciowymi. Typ 1 instaluje się w głównej rozdzielnicy budynku. Typ 2 montuje się w rozdzielnicach podrzędnych, a typ 3 przy odbiornikach wrażliwych.
Wyłączniki silnikowe zabezpieczają urządzenia o dużej mocy rozruchowej. Ich zakres regulacji wynosi od 0,1A do 32A. Wyzwalanie termiczne chroni przed przeciążeniem, a magnetyczne przed zwarciem.
Przekaźniki kontroli napięcia monitorują parametry sieci elektrycznej. Reagują na przekroczenie wartości granicznych napięcia o ±10% wartości nominalnej. Czas opóźnienia włączenia wynosi standardowo 3 minuty po powrocie prawidłowych parametrów.
Systemy monitoringu zdalnego umożliwiają kontrolę pracy instalacji przez internet. Zabezpieczenie instalacji fotowoltaicznej wymaga dodatkowo wyłącznika DC oraz ograniczników przepięć prądu stałego o napięciu roboczym 1000V.
Praktyczne wskazówki dotyczące montażu
Lokalizacja rozdzielnicy powinna zapewniać łatwy dostęp do obsługi i konserwacji. Minimalna odległość od powierzchni ziemi wynosi 40cm. Maksymalna wysokość montażu to 200cm od poziomu posadzki.
Fundament betonowy pod rozdzielnicę wolnostojącą wymaga głębokości 80cm. Jego wymiary przekraczają podstawę obudowy o 20cm z każdej strony. Izolacja pionowa chroni przed podciąganiem wilgoci kapilarnej.
Wprowadzenie kabli odbywa się przez dławnice kablowe odpowiednie do średnicy przewodów. Stopień ochrony IP dławnic nie może być niższy od obudowy. Uszczelki gumowe wymagają wymiany co 5 lat.
Oznakowanie obwodów ułatwia eksploatację i awarie instalacji. Naklejki z numeracją powinny być odporne na warunki atmosferyczne. Schemat połączeń umieszcza się wewnątrz obudowy w przezroczystej koszulce.
Przeglądy techniczne rozdzielnicy wykonuje się co 12 miesięcy zgodnie z normą PN-HD 60364-6. Kontroli podlegają połączenia śrubowe, stan izolacji oraz działanie zabezpieczeń. Protokół przeglądu przechowuje się przez okres 10 lat od ostatniej kontroli.
Dobór parametrów technicznych do konkretnych zastosowań
Moc przyłączeniowa determinuje wybór typu rozdzielnicy. Instalacje do 11kW wymagają zasilania jednofazowego o prądzie maksymalnym 50A. Większe obciążenia wymagają systemu trójfazowego z odpowiednim wyważeniem faz.
Liczba obwodów wychodzących wpływa na rozmiar obudowy. Standardowe wykonania mieszczą od 6 do 36 modułów automatów. Rezerwa na przyszłe rozbudowy powinna wynosić minimum 20% zainstalowanej mocy.
Warunki środowiskowe określają wymagany stopień ochrony IP. Strefy przybrzeżne wymagają obudów odpornych na korozję solną. Obszary przemysłowe potrzebują dodatkowej ochrony przed pyłami i gazami agresywnymi.
Koszt kompletnej rozdzielnicy hermetycznej 3-fazowej wynosi od 800 do 2500 złotych. Cena zależy od wyposażenia w zabezpieczenia i funkcje dodatkowe. Montaż przez uprawnionego elektryka kosztuje dodatkowo 300-600 złotych.
Okres zwrotu inwestycji w nowoczesną rozdzielnicę wynosi 8-12 lat. Oszczędności wynikają z redukcji awarii i kosztów eksploatacyjnych. Wyższy poziom bezpieczeństwa minimalizuje ryzyko uszkodzeń odbiorników o wartości przekraczającej często koszt samej rozdzielnicy.
