Jak wybrać i zastosować końcówki kablowe w instalacjach elektrycznych

Podstawowe rodzaje końcówek kablowych i ich zastosowanie

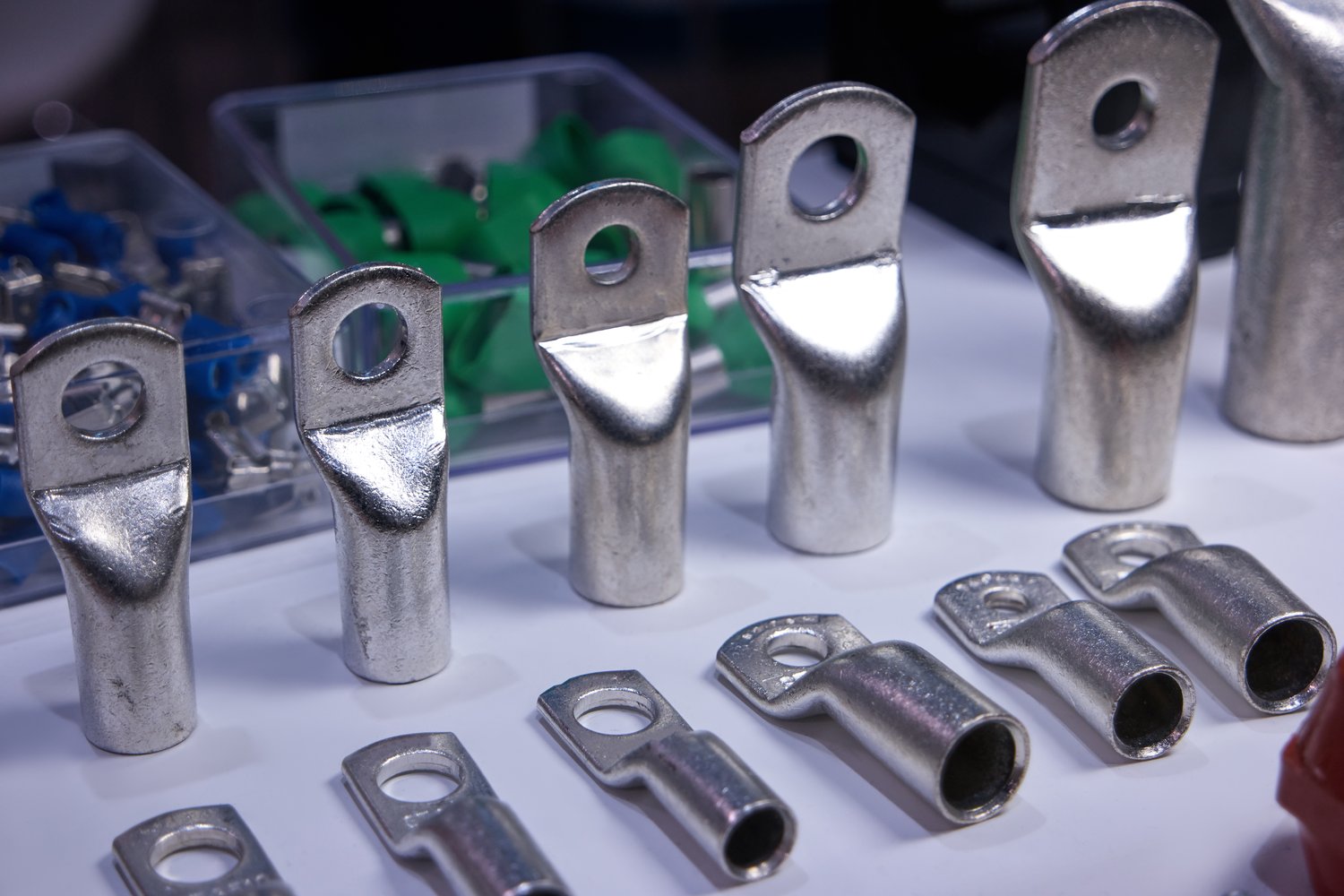

Końcówka kablowa oczkowa należy do najczęściej wykorzystywanych elementów w instalacjach elektrycznych. Jej konstrukcja pozwala na bezpieczne połączenie przewodu z zaciskiem śrubowym lub bolcem. Dostępna jest w 12 różnych rozmiarach, od M3 do M16, co umożliwia dopasowanie do konkretnych potrzeb instalacyjnych.

Końcówki widełkowe stanowią alternatywę dla rozwiązań oczkowych w sytuacjach wymagających szybkiego montażu. Te elementy charakteryzują się prostą budową z rozwidlonym zakończeniem. Producenci oferują je w 8 standardowych rozmiarach, dostosowanych do najpopularniejszych przekrojów przewodów od 0,5 do 10 mm².

Końcówki tulejkowe zapewniają optymalne zabezpieczenie żył miedzanych przed uszkodzeniem mechanicznym. Wykonane z mosiądzu lub miedzi, wytrzymują obciążenia prądowe do 400 A w zależności od przekroju. Ich zastosowanie redukuje ryzyko przerwania połączenia o 85% w porównaniu z gołymi przewodami.

Prawidłowy dobór narzędzi do montażu końcówek

Praski ręczne stanowią podstawowe narzędzie niezbędne do profesjonalnego montażu końcówek kablowych. Dostępne modele różnią się zakresem przekrojów, od 0,25 do 95 mm². Wysokiej jakości praski zapewniają siłę docisku na poziomie 12-16 kN, gwarantując trwałe połączenie.

Praski hydrauliczne oferują większą precyzję i siłę docisku w przypadku grubszych przewodów. Ich zastosowanie jest niezbędne przy przekrojach powyżej 35 mm². Nowoczesne modele (onninen.pl/produkty/Narzedzia-BHP-i-artykuly-budowlane/Narzedzia-reczne/Praski-i-kleszcze/Praski-reczne) wyposażone w manometr pozwalają kontrolować ciśnienie robocze w zakresie 40-70 MPa.

Wybór odpowiedniej matrycy do prasek wymaga uwzględnienia typu końcówki oraz przekroju przewodu. Standardowe matrycy szesnastkątne sprawdzają się w 90% zastosowań przemysłowych. Specjalne matrycy trapezowe znajdują zastosowanie przy końcówkach aluminiowych, zapewniając lepszą powierzchnię styku.

Parametry techniczne i normy jakości

Końcówki kablowe muszą spełniać wymagania normy PN-EN 61238-1, określającej parametry elektryczne i mechaniczne. Minimalna wytrzymałość na rozciąganie wynosi 80% wytrzymałości samego przewodu. (onninen.pl/produkty/koncowka-kablowa-oczkowa) wysokiej jakości wytrzymuje 5000 cykli obciążeń dynamicznych bez uszkodzeń.

Temperatura pracy standardowych (onninen.pl/produkty/Elektrotechnika/Koncowki-kablowe) mieści się w przedziale od -40°C do +120°C. Modele wysokotemperaturowe wytrzymują do +200°C, znajdując zastosowanie w przemyśle hutniczym. Współczynnik rozszerzalności cieplnej nie przekracza 17×10⁻⁶ K⁻¹ dla końcówek miedzianych.

Rezystancja przejścia prawidłowo zamontowanej końcówki nie powinna przekraczać 50 mikroomów. Wartość ta zostaje zmierzona przy prądzie testowym 10 A w temperaturze 20°C. Końcówki srebrzone wykazują o 25% niższą rezystancję w porównaniu z modelami cynowanymi.

• Klasa izolacji: minimum 600V dla zastosowań standardowych
• Odporność na wilgoć: IP54 według normy PN-EN 60529
• Przewodność elektryczna: minimum 95% IACS dla miedzi

Praktyczne wskazówki dotyczące montażu i konserwacji

Przygotowanie przewodu przed montażem końcówki wymaga usunięcia izolacji na długości równej głębokości tulei plus 2 mm. Powierzchnia miedzi musi być czysta i pozbawiona tlenków. Szczotka druciana lub papier ścierny o gradacji 240 zapewniają odpowiednią szorstkość powierzchni.

Proces zaciskania należy wykonać jednym ruchem, unikając wielokrotnego dociskania w tym samym miejscu. Prawidłowo wykonane połączenie charakteryzuje się równomiernym odkształceniem tulei na całej długości. Temperatura końcówki nie powinna wzrosnąć o więcej niż 15°C powyżej temperatury otoczenia podczas normalnej pracy.

1. Kontrola wizualna połączenia pod kątem pęknięć lub nierówności
2. Pomiar rezystancji przejścia mikroomomierzem co 12 miesięcy
3. Sprawdzenie momentu dokręcenia śrub co 6 miesięcy w środowisku przemysłowym

Zabezpieczenie antykorozyjne przedłuża żywotność połączeń w środowisku agresywnym. Pasta kontaktowa na bazie srebra zmniejsza rezystancję o 15% i chroni przed utlenianiem. W instalacjach zewnętrznych zaleca się stosowanie końcówek z powłoką cynową o grubości minimum 8 mikrometrów.
